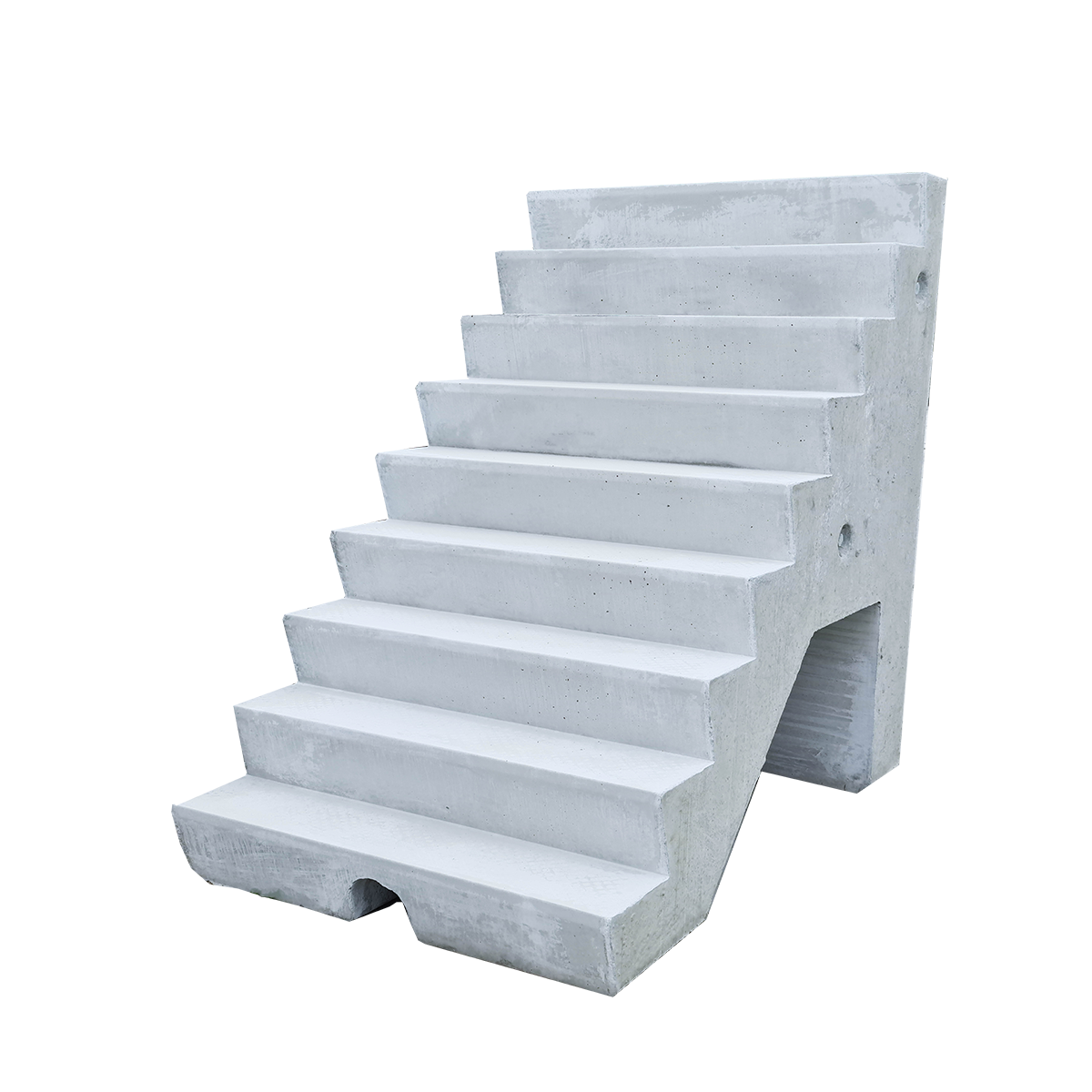

Treppen- / Abschlusselemente
Das Treppen-/Abschlusselement wurde speziell entwickelt, um nach Aufstellen der U-Stützwand in die Wand eingesetzt zu werden. Danach kann die U-Stützwand nach Vorschrift gefüllt werden, ohne dass die Füllung ausgewaschen wird.
* Wenn das Element mit der geraden Seite zum Ausgang hin angebracht wird, entsteht ein Abschlusselement.
* Wird das Element mit der Fußseite zum Ausgang hin angebracht, entsteht dagegen eine Treppe.
* Die Treppe hat eine leichte Konusform und passt dadurch perfekt in die U-Stützwand, die innen ebenfalls konusförmig ist.
* Auf der Unterseite wurde ein Hohlraum zum Anlegen eines Entwässerungsrohrs ausgespart.
Weiterlesen
* Wenn das Element mit der geraden Seite zum Ausgang hin angebracht wird, entsteht ein Abschlusselement.
* Wird das Element mit der Fußseite zum Ausgang hin angebracht, entsteht dagegen eine Treppe.
* Die Treppe hat eine leichte Konusform und passt dadurch perfekt in die U-Stützwand, die innen ebenfalls konusförmig ist.
* Auf der Unterseite wurde ein Hohlraum zum Anlegen eines Entwässerungsrohrs ausgespart.
Maße
Abmessungen in MM
Spezifikationen
| Beton Rezeptur | 2nd generation self-compacting C60/75 |
|---|---|
| Gewicht | 1300kg |
| Maßtoleranz | +/- 5mm |
| Expositionsklassen | XA3 |
| Hebevorrichtung | Kugelkopfanker 2 x 5 Tonnen |
Downloads
| TRAPU150_DE.pdf |
| TRAPU150.dwg |
| TRAPU150.ifc |
Bauen Sie Ihr Fahrsilo
Mit unserem 3D-Generator bauen Sie Ihr eigenes Fahrsilo in drei Schritten.
Geben Sie an, wofür Sie das Silo brauchen, entscheiden Sie sich für einen Wandtyp und geben Sie die Abmessungen Ihres Fahrsilos und die Achslast ein. Treffen Sie eine Auswahl für die Bodenbefestigung, für eventuelles Zubehör und Leistungen. Nach Eingang Ihrer Anfrage erhalten Sie innerhalb von drei Arbeitstagen eine freibleibende maßgeschneiderte Empfehlung.
Oder möchten Sie lieber eine persönliche Beratung? Dann wenden Sie sich an unser Team.
