Stützwandlösung für anspruchsvolle Höhenunterschiede

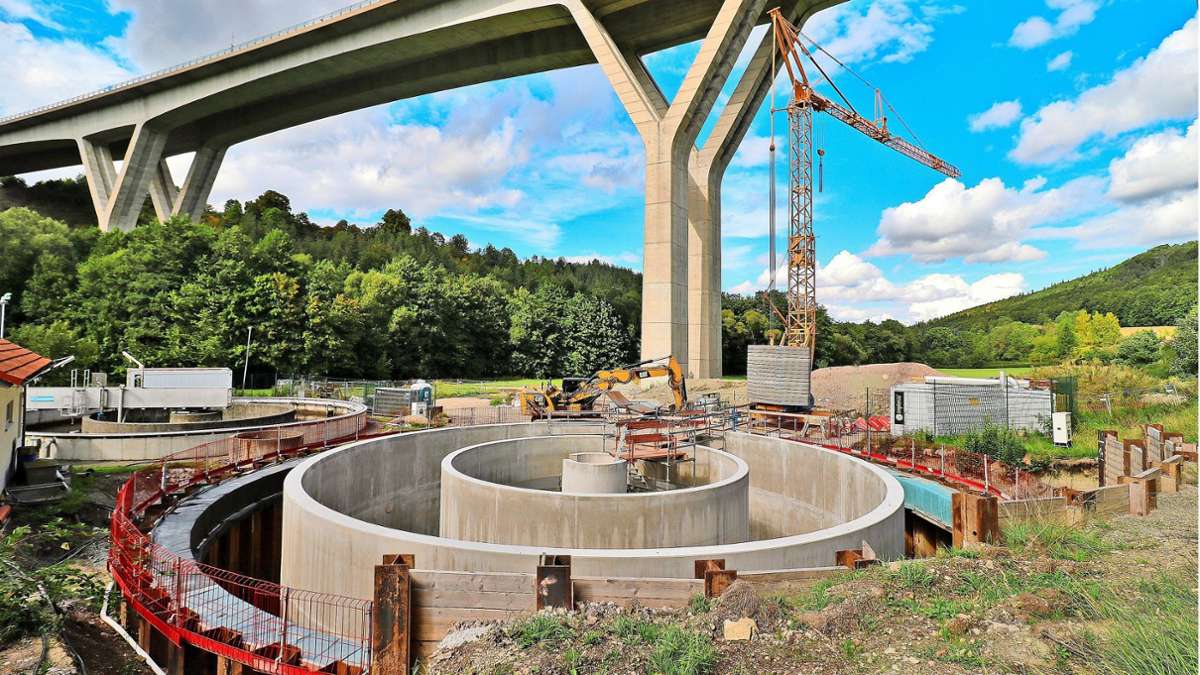

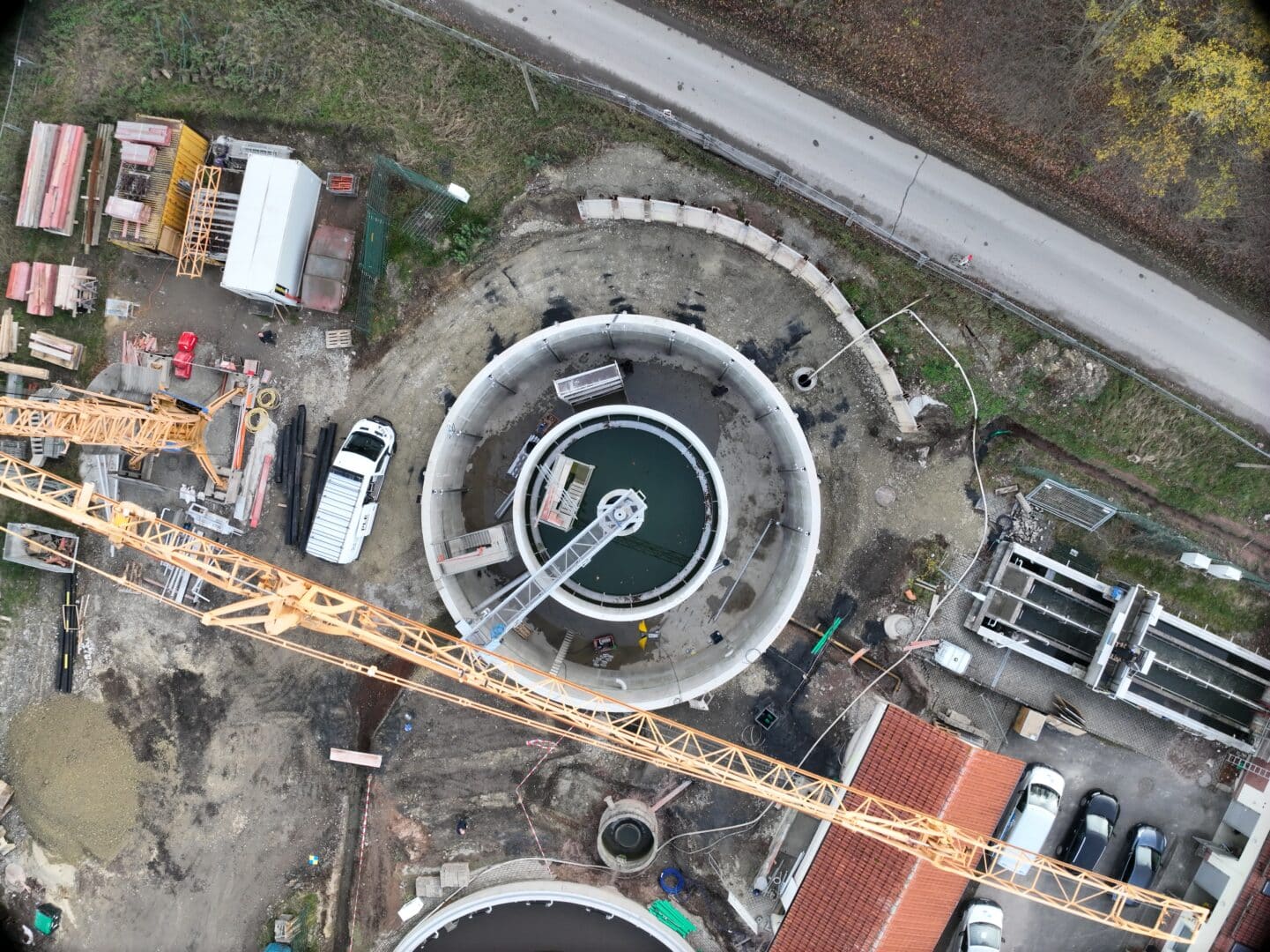

Für die Erweiterung der Kläranlage in Geraberg wurde zwischen dem Klärbecken und einer angrenzenden Straße eine Stützwand benötigt. Aufgrund des Höhenunterschieds von nahezu vier Metern war eine sichere und langlebige Lösung erforderlich. Die Ausführung der Erdarbeiten und der Einbau der Stützwände erfolgten im Auftrag von Schramm Tiefbau GmbH, während Implenia Civil Engineering Erfurt als Generalunternehmer für das Gesamtprojekt verantwortlich war.

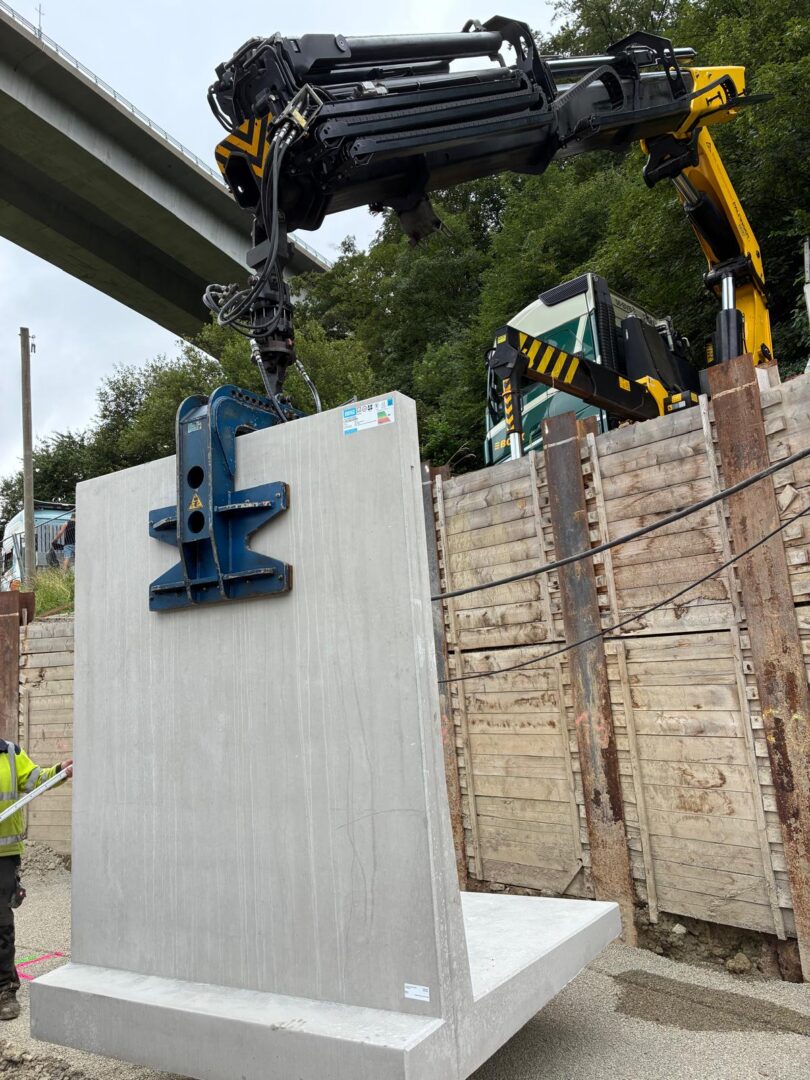

Besonders interessant: Für die beteiligte Tiefbaufirma war dies das erste Projekt mit Bosch Beton. Bisher wurden vergleichbare Bauvorhaben überwiegend mit 1,0 Meter langen Mauerscheiben und Magerbeton realisiert. Durch die statischen Nachweise und das wirtschaftliche Bosch Beton Konzept konnte das Team von den Vorteilen einer maßgeschneiderten Fertigteil-Lösung überzeugt werden.

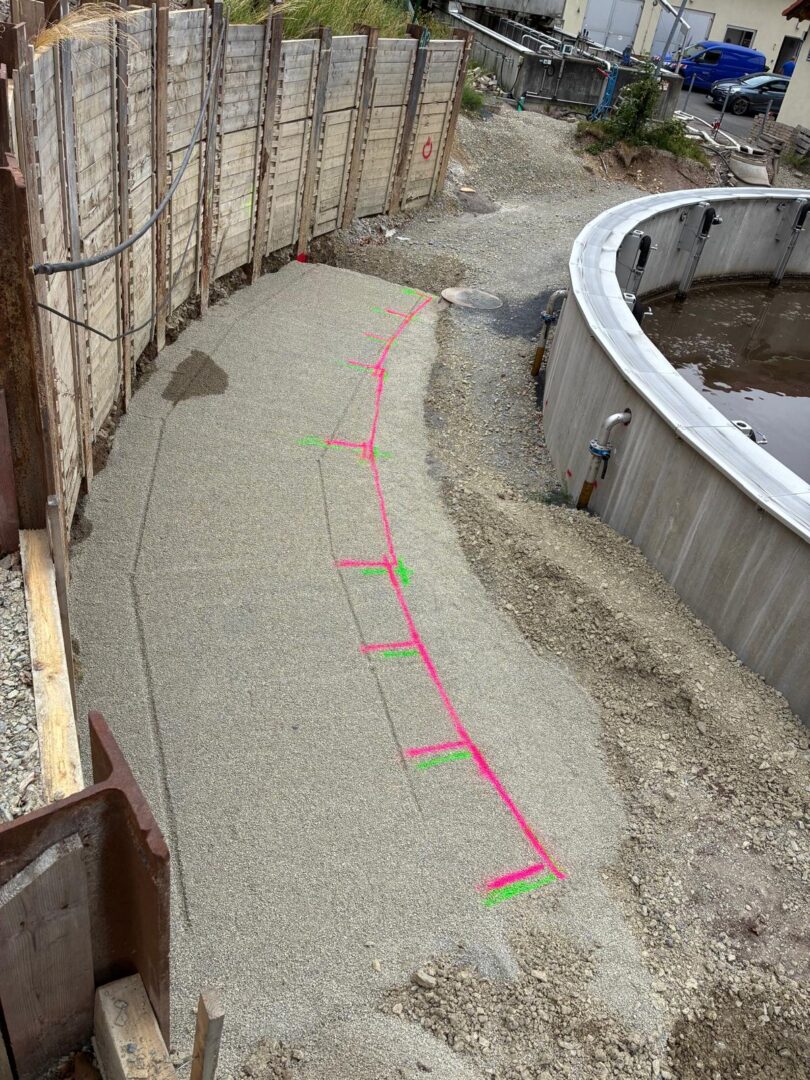

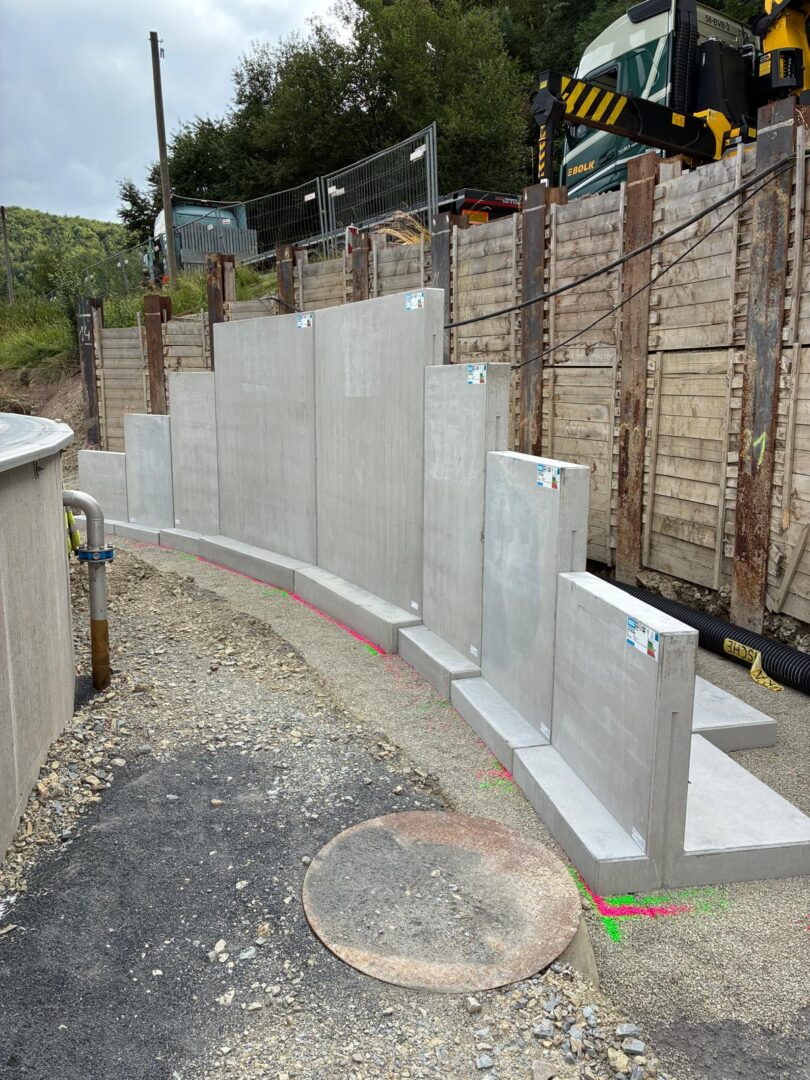

Da die Stützwand in einem Bogen verlaufen musste, entwickelten unsere Ingenieure eine segmentierte Lösung mit individuell angepassten Wandsegmenten und Gehrungsschnitten. So konnte die gewünschte Rundung präzise nachgebildet werden. Die höchste Wand misst 2,5 Meter und wurde nach außen hin abgestuft auf 2,0 Meter, 1,5 Meter und 1,0 Meter Höhe ausgeführt. Die angepasst ausgeführten Fugen und Sonderwinkel sorgten für einen harmonischen Verlauf entlang des Bogens.
Dank der werkseitig angepassten Elemente konnte die gewünschte Geometrie effizient umgesetzt werden. Das Ergebnis ist eine technisch durchdachte und wirtschaftliche Lösung, die den vorhandenen Höhenunterschied dauerhaft sichert und gleichzeitig den Bauablauf vereinfacht.
Kontaktieren Sie uns für Ihr nächstes Projekt mit Winkelstützen, L-Steinen und weiteren Produkten. Wir unterstützen Sie gerne!
| Projektdaten | |
|---|---|
| Auftraggeber | Schramm Tiefbau GmbH |
| Generalunternehmer | Implenia Civil Engineering Erfurt |
| Anwendung | Sicherung des Höhenunterschieds zwischen Klärbecken und Straße |
| Maximale Wandhöhe | 2,5 m |
| Besonderheit | Segmentierte Bogenlösung mit individuell angepassten Gehrungen und Fugen |
| Standort | Geraberg, Thüringen |
Projekt im Bild
