LR-Stützwände (ohne Absatz) - LR050S
Die LR-Stützwand ohne Absatz wurde speziell für schwerere Belastungen (R=retaining) im Tief-, Straßen- und Wasserbau entwickelt und ist in mehreren Längen lieferbar. LR-Stützwände sind auf der...
Mehr lesen
- Schnell zu:
- Beschreibung
- Spezifikationen
- Optionen Angebot anfordern
Beschreibung
Die LR-Stützwand ohne Absatz wurde speziell für schwerere Belastungen (R=retaining) im Tief-, Straßen- und Wasserbau entwickelt und ist in mehreren Längen lieferbar. LR-Stützwände sind auf der Sirnseite immer 150 mm dick und mit einer speziellen Aussparung für eine Verbindungslatte versehen. Dadurch eignen sie sich besonders gut zur höhenversetzten Aufstellung.
* Diese Stützwand hat keinen Absatz und lässt sich dadurch perfekt entlang einer (Grundstücks-)Grenze aufstellen.
* Die Stützwand hat eine Gesamtnettohöhe, sodass sie sich einfach einmessen und einbauen lässt.
* Die Fußseite ist die Belastungsseite.
* Durch die senkrechte Rückseite entsteht nach dem Aufstellen eine schön gerade, maßhaltige Stützwand.
* Durch ihre stabile Ausführung eignet diese Stützwand sich gut zum Einsatz mit schweren (chemischen) Umweltbelastungen.
* Diese Stützwand hat eine Lebensdauer von bis zu 100(!) Jahren.
* Diese Stützwand hat keinen Absatz und lässt sich dadurch perfekt entlang einer (Grundstücks-)Grenze aufstellen.
* Die Stützwand hat eine Gesamtnettohöhe, sodass sie sich einfach einmessen und einbauen lässt.
* Die Fußseite ist die Belastungsseite.
* Durch die senkrechte Rückseite entsteht nach dem Aufstellen eine schön gerade, maßhaltige Stützwand.
* Durch ihre stabile Ausführung eignet diese Stützwand sich gut zum Einsatz mit schweren (chemischen) Umweltbelastungen.
* Diese Stützwand hat eine Lebensdauer von bis zu 100(!) Jahren.
Downloads
- LR050S_DE.pdf
- LR050S.ifc
- LR050S.dwg
- LRS_Belastungsplan_2_DE.pdf
- Zertifikate
- NL_BSB_productcertificaat_vooraf-vervaardigde-betonproducten_17-05-2019_K85568-03.pdf
- CPR_conformiteitscertificaat-van-de-productiecontrole-in-de-fabriek_17-05-2019_CPR-56074-05.pdf
- CSC-certificaat Goud 141-CSC19-2019.pdf
- Übereinstimmungszertifikat Stahlbetonfertigteile als Teil von Fahrsilos 1329.1.2146-2.pdf
- Zertifikat über die verwendbarkeit in Bauwerken 1329.7.119-1.pdf
- Gütezeichen-Urkunde 1329-M-2020.pdf
- Übereinstimmungszertifikat Beton nach Eigenschaften 1329.1.2040.-1.pdf
- KOMO_productcertificaat_bouwelemten-van-beton_10-7-2023_K2663-12.pdf
Spezifikationen
| Beton Rezeptur | 2nd generation self-compacting C60/75 | Bewehrungsstahl | B500 |
|---|---|---|---|
| Gewicht | 1109kg (L = 3995mm) | Betondeckung | 45mm |
| Maßtoleranz | +/- 5mm | Sichtbetonklasse | Beidseitig Sichtklasse SB2 |
| Entwurfslebensdauer | 100 Jahre | Produktgarantie | 10 Jahre |
| Expositionsklassen | XA3, XC4, XD3, XS3, XF4, WA | Hebevorrichtung | Keine, Aufstellung mit Klammer |
Zusätzliche Optionen
Anschluss von Zwischenwänden
Anschluss von U-Wänden
Abschrägung
Standard-Ecklösung
Kürzen und sonstige Anpassungen

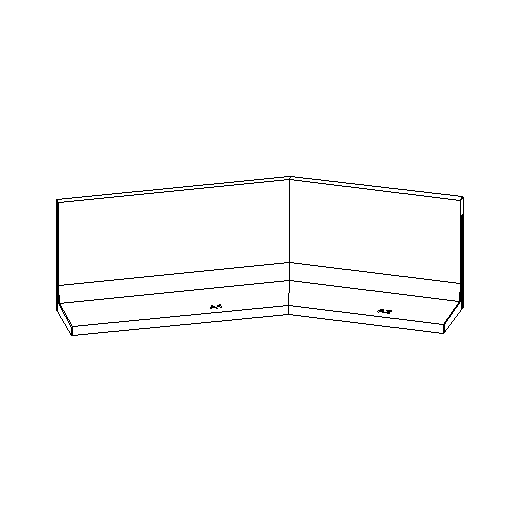

Abschrägung
Wenn Sie eine abgeschrägte Kante oder eine über mehrere Elemente verlaufende Abschrägung benötigen, können wie eine Abschrägung nach Maß vornehmen.
Wenn Sie uns eine Lageskizze zukommen lassen, zeichnen wir die Schräge für Sie ein. So ist gewährleistet, dass Sie eine passende Lösung nach Maß bekommen.
Wenn Sie uns eine Lageskizze zukommen lassen, zeichnen wir die Schräge für Sie ein. So ist gewährleistet, dass Sie eine passende Lösung nach Maß bekommen.
-
Wir arbeiten gerne nachhaltig, auch wenn es um Maßarbeit geht. Wenn Sie uns rechtzeitig informieren, können wir die gewünschte Anpassung schon im Voraus einplanen. So verhindern wir unnötige Materialverschwendung oder Sägearbeiten nach der Produktion.
-
Wenn sich bei einer Wandanpassung Abfälle nicht verhindern lassen, recyceln wir den Betonabfall und führen wir ihn dem Produktionsprozess wieder zu.

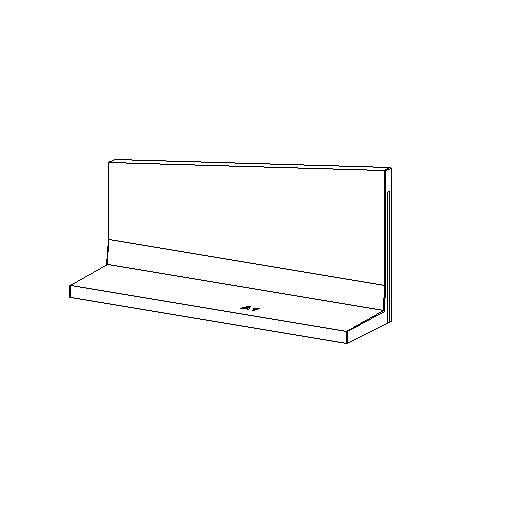

Kürzen und sonstige Anpassungen
Bei Bedarf können die Stützwände gekürzt, mit einer Aussparung versehen oder angepasst werden. Unsere Stützwände können zum Beispiel mit speziellen eingegossenen Hilfsmitteln wie zum Beispiel Hüllrohren, Hebeankern oder Anschlussstäben (herausragende Bewehrung zum Anbetonieren weiterer Elemente) ausgestattet werden. Außerdem können die Stützwände mit einem speziellen Relief versehen werden oder mit einer verdickten Oberkante, um oben auf der Wand etwas anbringen zu können.
Wenn Sie uns eine Lageskizze zukommen lassen, zeichnen wir die Anpassung für Sie ein. So ist gewährleistet, dass Sie eine passende Lösung nach Maß bekommen.
Wenn Sie uns eine Lageskizze zukommen lassen, zeichnen wir die Anpassung für Sie ein. So ist gewährleistet, dass Sie eine passende Lösung nach Maß bekommen.
-
Wir arbeiten gerne nachhaltig, auch wenn es um Maßarbeit geht. Wenn Sie uns rechtzeitig informieren, können wir die gewünschte Anpassung schon im Voraus einplanen. So verhindern wir unnötige Materialverschwendung oder Sägearbeiten nach der Produktion.
-
Wenn sich bei einer Wandanpassung Abfälle nicht verhindern lassen, recyceln wir den Betonabfall und führen wir ihn dem Produktionsprozess wieder zu.
Anschluss von U-Wänden
U-Wände lassen sich gut mit anderen Wandtypen kombinieren, zum Beispiel für ein Lagersystem oder Fahrsilo, bei dem keine Feuchtigkeit austreten darf. Wichtig ist dabei, dass die U-Wand an der Anschlussstelle die richtige Form hat, damit sie überall bündig an der anderen Wand anliegt.
Wenn Sie uns eine Lageskizze zukommen lassen, zeichnen wir die Ecklösung für Sie ein. So ist gewährleistet, dass Sie eine passende Lösung nach Maß bekommen.
Wenn Sie uns eine Lageskizze zukommen lassen, zeichnen wir die Ecklösung für Sie ein. So ist gewährleistet, dass Sie eine passende Lösung nach Maß bekommen.
-
Wir arbeiten gerne nachhaltig, auch wenn es um Maßarbeit geht. Wenn Sie uns rechtzeitig informieren, können wir die gewünschte Anpassung schon im Voraus einplanen. So verhindern wir unnötige Materialverschwendung oder Sägearbeiten nach der Produktion.
-
Wenn sich bei einer Wandanpassung Abfälle nicht verhindern lassen, recyceln wir den Betonabfall und führen wir ihn dem Produktionsprozess wieder zu.

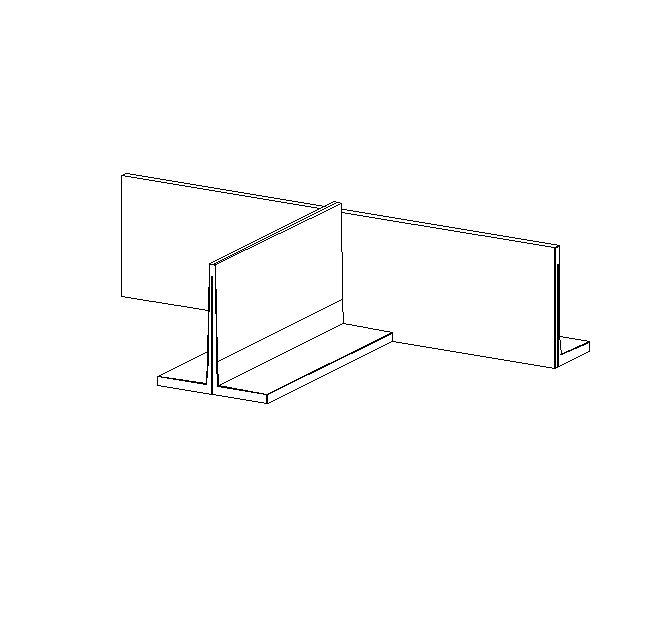

Anschluss von Zwischenwänden
Zwischenwände lassen sich gut mit anderen Wandtypen kombinieren, zum Beispiel für ein Lagersystem oder Fahrsilo, bei dem keine Feuchtigkeit austreten darf. Wichtig ist dabei, dass die Zwischenwand an der Anschlussstelle die richtige Form hat, damit sie überall bündig an der anderen Wand anliegt.
Wenn Sie uns eine Lageskizze zukommen lassen, zeichnen wir die Ecklösung für Sie ein. So ist gewährleistet, dass Sie eine passende Lösung nach Maß bekommen.
Wenn Sie uns eine Lageskizze zukommen lassen, zeichnen wir die Ecklösung für Sie ein. So ist gewährleistet, dass Sie eine passende Lösung nach Maß bekommen.
-
Wir arbeiten gerne nachhaltig, auch wenn es um Maßarbeit geht. Wenn Sie uns rechtzeitig informieren, können wir die gewünschte Anpassung schon im Voraus einplanen. So verhindern wir unnötige Materialverschwendung oder Sägearbeiten nach der Produktion.
-
Wenn sich bei einer Wandanpassung Abfälle nicht verhindern lassen, recyceln wir den Betonabfall und führen wir ihn dem Produktionsprozess wieder zu.

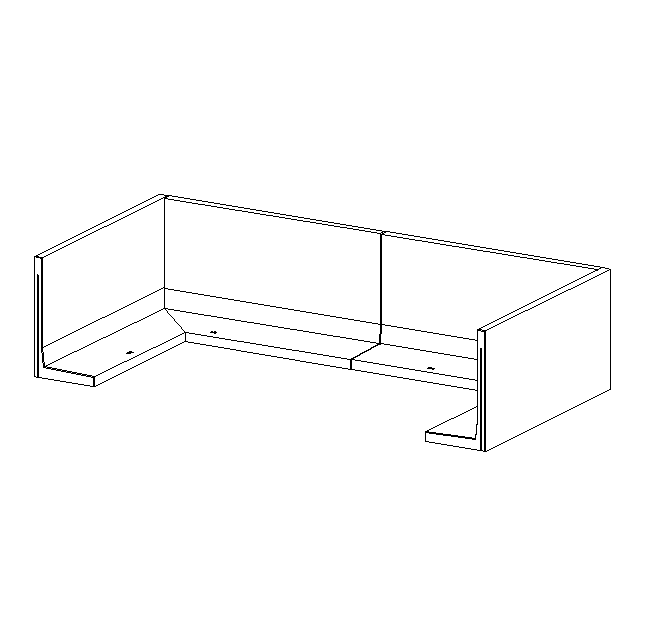

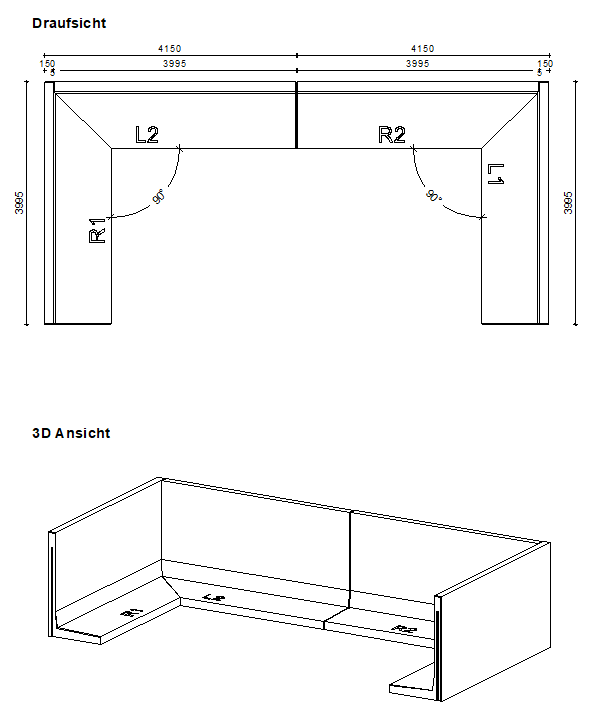

Standard-Ecklösung
Für all unsere Stützwandmodelle ist eine Standard-Ecklösung von 90 Grad erhältlich. Im Fall eines anderen Winkels kann eine Ecklösung nach Maß angefertigt werden.
Wenn Sie uns eine Lageskizze zukommen lassen, zeichnen wir die Ecklösung für Sie ein. So ist gewährleistet, dass Sie eine passende Lösung nach Maß bekommen.
Wenn Sie uns eine Lageskizze zukommen lassen, zeichnen wir die Ecklösung für Sie ein. So ist gewährleistet, dass Sie eine passende Lösung nach Maß bekommen.
-
Wir arbeiten gerne nachhaltig, auch wenn es um Maßarbeit geht. Wenn Sie uns rechtzeitig informieren, können wir die gewünschte Anpassung schon im Voraus einplanen. So verhindern wir unnötige Materialverschwendung oder Sägearbeiten nach der Produktion.
-
Wenn sich bei einer Wandanpassung Abfälle nicht verhindern lassen, recyceln wir den Betonabfall und führen wir ihn dem Produktionsprozess wieder zu.
