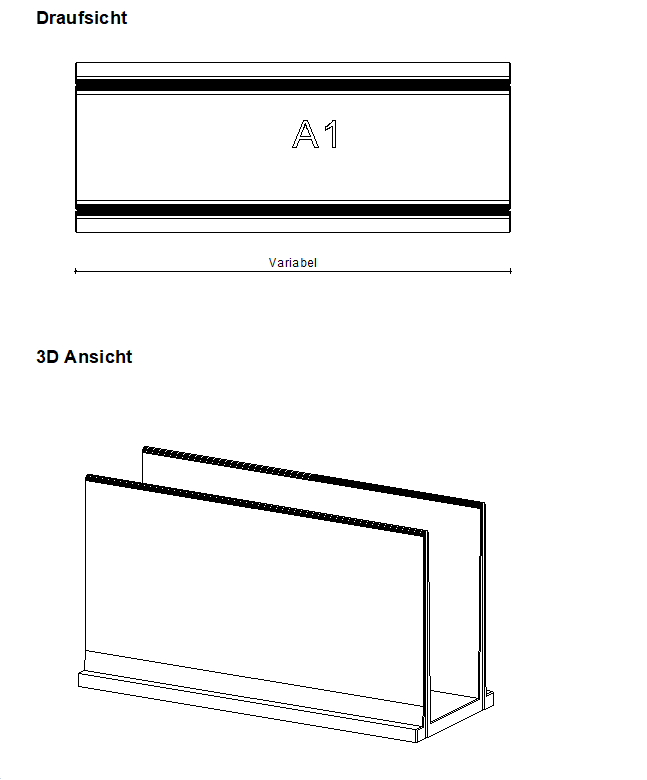

Technische Zeichnung
Beschreibung

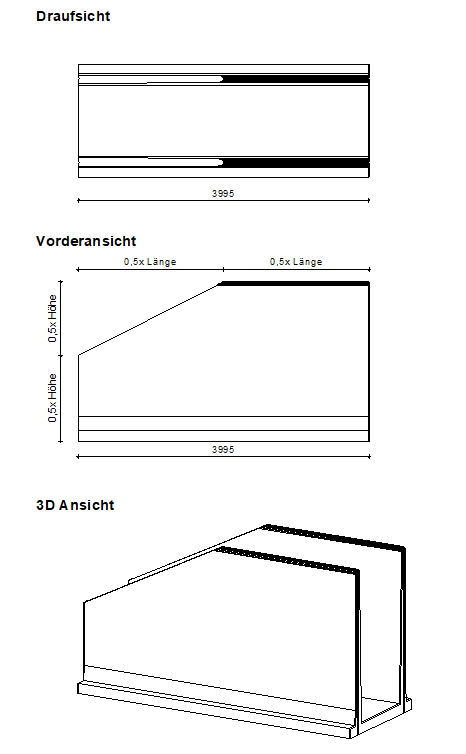

Die U-Stützwände wurden speziell zum Einsatz im Agrarbereich entwickelt, zum Beispiel für Fahrsilos, Biogassilos, Güllesilos usw. Durch ihr Design eignen sie sich jedoch auch besonders gut für Lagersysteme im Freien. Hier dienen sie als Zwischenwände beim Anlegen mehrerer Silo- oder Lagerkammern. Einzigartig an den U-Stützwänden ist, dass sie beidseitig voll beständig gegen die schweren Druck- und Stoßbelastungen sind, die beim Ein- und Aussilieren mit großen Baggern und Traktoren darauf ausgeübt werden. Die U-Stützwände sind in zwei Ausführungen erhältlich: U_15T-Stützwände für eine maximale Achslast von 15 Tonnen und U_10T-Stützwände für eine maximale Achslast von 10 Tonnen. Außerdem ist auch passendes Zubehör erhältlich, zum Beispiel Treppen-/Abschlusselemente.
* Die U-Stützwände sind beidseitig mit einem Sporn versehen, der der Wand Stabilität verleiht, sodass sie stärker belastet werden kann.
* Beide Seiten sind Belastungsseiten, auf denen jeweils Silage mit schweren Baggern und Traktoren bis zum Rand eingelagert werden kann.
* Beide Innenseiten haben eine Gesamtnettohöhe.
* Durch Einbau des Sporns in den Siloboden geht keine Füllhöhe verloren und lässt die Lagerkapazität sich leicht berechnen.
* Durch die Form und Füllung entsteht außerdem auf der Innenseite der U-Stützwand ein Laufgang zwischen mehreren hohen Silo- oder Lagerkammern. Das Ab- und Zudecken hoher Silos als auch Überwachungsgänge und Kontrollen bei großen Lagersystemen im Freien gestalten sich dadurch leichter und sicherer.
* Außerdem sind sie zum Schutz vor Silagesäften und Beschädigungen beim Aussilieren oder Füllen alle mit einem extrahohen Stoßrand versehen.
Zur Komplettierung des Silos ist außerdem passendes Zubehör erhältlich, zum Beispiel Silagesaft-Auffangbehälter, Bosch-Beton-Rinnen undBetonbodenplatten.
* Die U-Stützwände sind beidseitig mit einem Sporn versehen, der der Wand Stabilität verleiht, sodass sie stärker belastet werden kann.
* Beide Seiten sind Belastungsseiten, auf denen jeweils Silage mit schweren Baggern und Traktoren bis zum Rand eingelagert werden kann.
* Beide Innenseiten haben eine Gesamtnettohöhe.
* Durch Einbau des Sporns in den Siloboden geht keine Füllhöhe verloren und lässt die Lagerkapazität sich leicht berechnen.
* Durch die Form und Füllung entsteht außerdem auf der Innenseite der U-Stützwand ein Laufgang zwischen mehreren hohen Silo- oder Lagerkammern. Das Ab- und Zudecken hoher Silos als auch Überwachungsgänge und Kontrollen bei großen Lagersystemen im Freien gestalten sich dadurch leichter und sicherer.
* Außerdem sind sie zum Schutz vor Silagesäften und Beschädigungen beim Aussilieren oder Füllen alle mit einem extrahohen Stoßrand versehen.
Zur Komplettierung des Silos ist außerdem passendes Zubehör erhältlich, zum Beispiel Silagesaft-Auffangbehälter, Bosch-Beton-Rinnen undBetonbodenplatten.
Spezifikationen
Beton Rezeptur | 2nd generation self-compacting C60/75 | Bewehrungsstahl | B500 |
---|---|---|---|
Gewicht | 5435kg (L = 3995mm) | Betondeckung | 30mm |
Maßtoleranz | +/- 5mm | Sichtbetonklasse | Beidseitig Sichtklasse SB2 |
Entwurfslebensdauer | 50 Jahre | Produktgarantie | 15 Jahre |
Expositionsklassen | XA3, XC4, XS3, XF3, WF | Hebevorrichtung | Kugelkopfanker 4 x 5 Tonnen |
