LR-Stützwände (mit Absatz) - LR050H

Die LR-Stützwand mit Absatz wurde speziell für schwerste Belastungen (H=heavy) im Tief-, Straßen- und Wasserbau entwickelt und ist in mehreren Längen lieferbar. LR-Stützwände sind auf der... Mehr lesen

Beschreibung

Die LR-Stützwand mit Absatz wurde speziell für schwerste Belastungen (H=heavy) im Tief-, Straßen- und Wasserbau entwickelt und ist in mehreren Längen lieferbar. LR-Stützwände sind auf der Sirnseite immer 150 mm dick und mit einer speziellen Aussparung für eine Verbindungslatte versehen. Dadurch eignen sie sich besonders gut zur höhenversetzten Aufstellung.
* Durch den Absatz wird die Wand stabiler, sodass sie stärker belastet werden kann.
* Die Stützwand hat eine Gesamtnettohöhe, sodass sie sich einfach einmessen und einbauen lässt.
* Die Fußseite ist die Belastungsseite.
* Durch die senkrechte Rückseite entsteht nach dem Aufstellen eine schön gerade, maßhaltige Stützwand.
* Auf dem Absatz kann (bei Bedarf) nach Aufstellen der Wand zum Beispiel noch ein Steinkorb oder ein Zaun angebracht werden.
* Durch ihre stabile Ausführung eignet diese Stützwand sich gut zum Einsatz mit schweren (chemischen) Umweltbelastungen.
* Diese Stützwand hat eine Lebensdauer von bis zu 100(!) Jahren.

Spezifikationen

Beton Rezeptur 2nd generation self-compacting C60/75 Bewehrungsstahl B500
Gewicht 1374kg (L = 3995mm) Betondeckung 45mm
Maßtoleranz +/- 5mm Sichtbetonklasse Beidseitig Sichtklasse SB2
Entwurfslebensdauer 100 Jahre Produktgarantie 10 Jahre
Expositionsklassen XA3, XC4, XD3, XS3, XF4, WF Hebevorrichtung Keine, Aufstellung mit Klammer

Zusätzliche Optionen

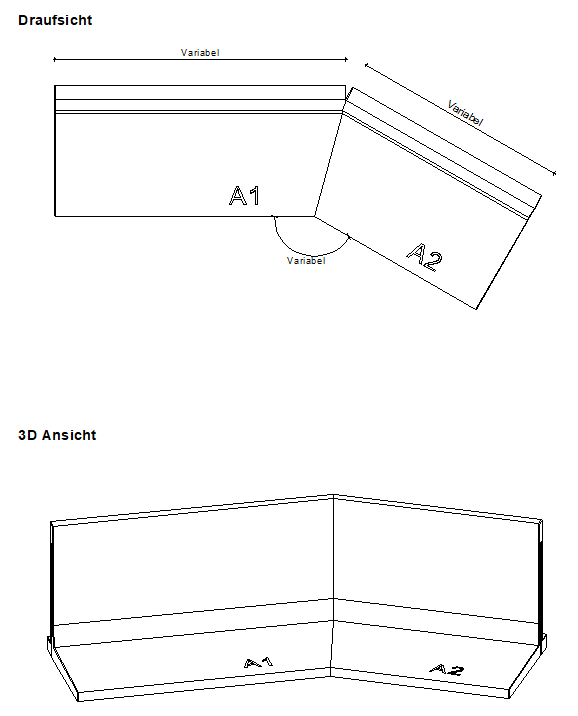

Kürzen und sonstige Anpassungen
Sehen Sie sich diese Option an

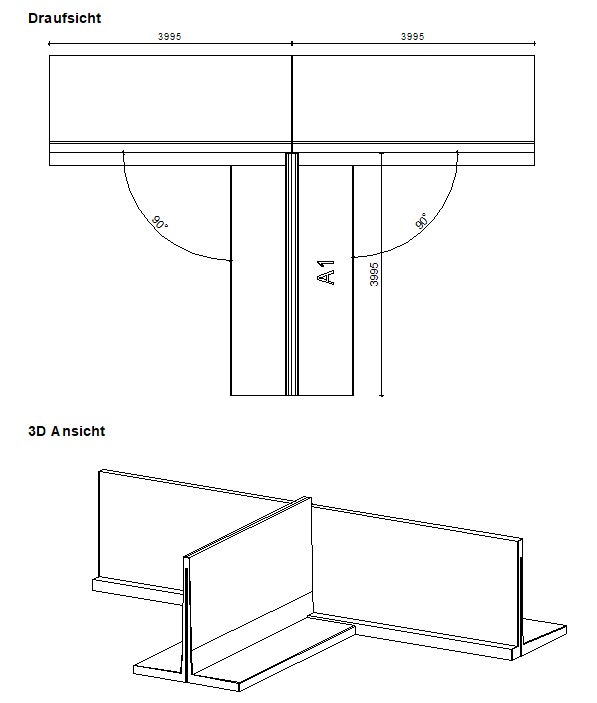

Anschluss von Zwischenwänden
Sehen Sie sich diese Option an

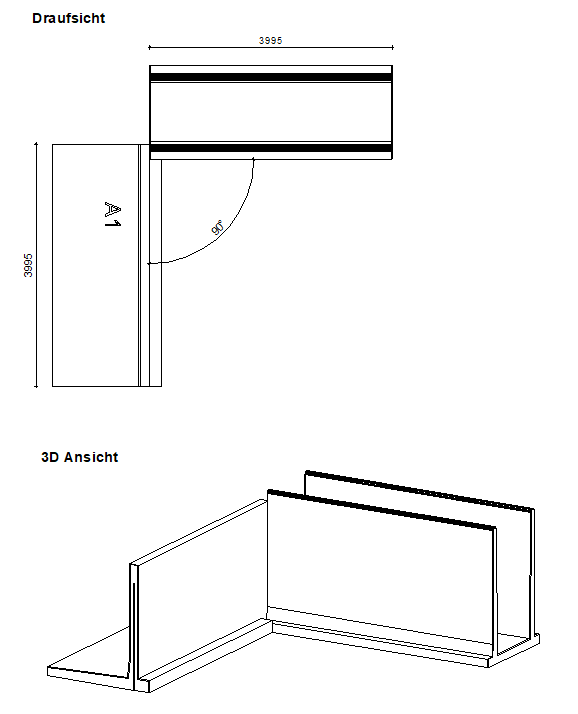

Anschluss von U-Wänden
Sehen Sie sich diese Option an

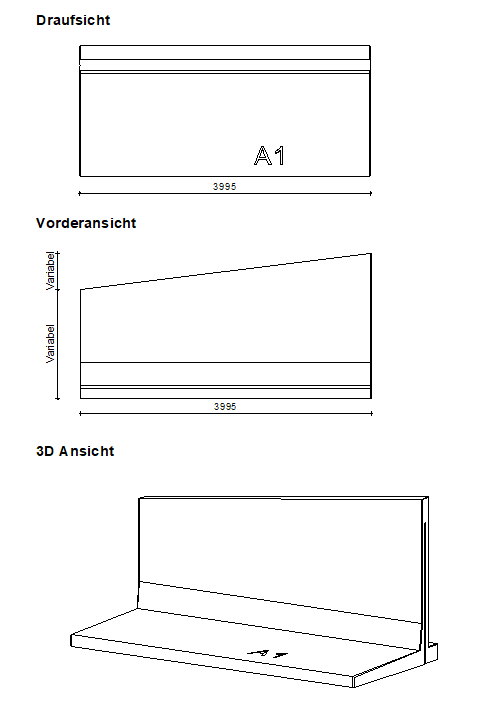

Abschrägung
Sehen Sie sich diese Option an

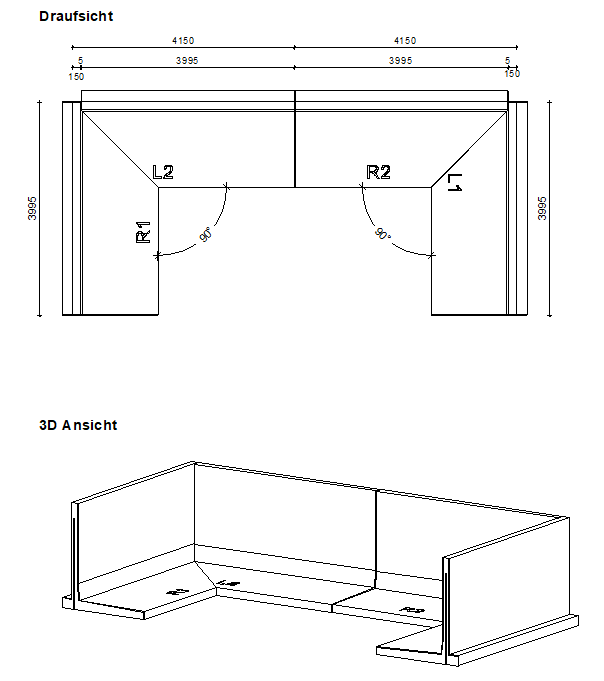

Standard-Ecklösung
Sehen Sie sich diese Option an
