L-Stützwände (mit Absatz)
Die L-Stützwand mit Absatz wurde speziell für mittelschwere Belastungen im Tief-, Straßen- und Wasserbau entwickelt und ist in mehreren Längen lieferbar.
Für Ecklösungen sind auch feste L-Stützwand-Eckelemente mit Absatz erhältlich.
* Durch den Absatz wird die Wand stabiler, sodass sie stärker belastet werden kann.
* Die Stützwand hat eine Gesamtnettohöhe, sodass sie sich einfach einmessen und einbauen lässt. * Die Fußseite ist die Belastungsseite.
* Durch die senkrechte Rückseite entsteht nach dem Aufstellen eine schön gerade, maßhaltige Stützwand.
* Auf dem Absatz kann (bei Bedarf) nach Aufstellen der Wand zum Beispiel noch ein Steinkorb oder ein Zaun angebracht werden.
* Diese Stützwand hat eine Lebensdauer von mindestens 50 Jahren.
Weiterlesen
Für Ecklösungen sind auch feste L-Stützwand-Eckelemente mit Absatz erhältlich.
* Durch den Absatz wird die Wand stabiler, sodass sie stärker belastet werden kann.
* Die Stützwand hat eine Gesamtnettohöhe, sodass sie sich einfach einmessen und einbauen lässt. * Die Fußseite ist die Belastungsseite.
* Durch die senkrechte Rückseite entsteht nach dem Aufstellen eine schön gerade, maßhaltige Stützwand.
* Auf dem Absatz kann (bei Bedarf) nach Aufstellen der Wand zum Beispiel noch ein Steinkorb oder ein Zaun angebracht werden.
* Diese Stützwand hat eine Lebensdauer von mindestens 50 Jahren.

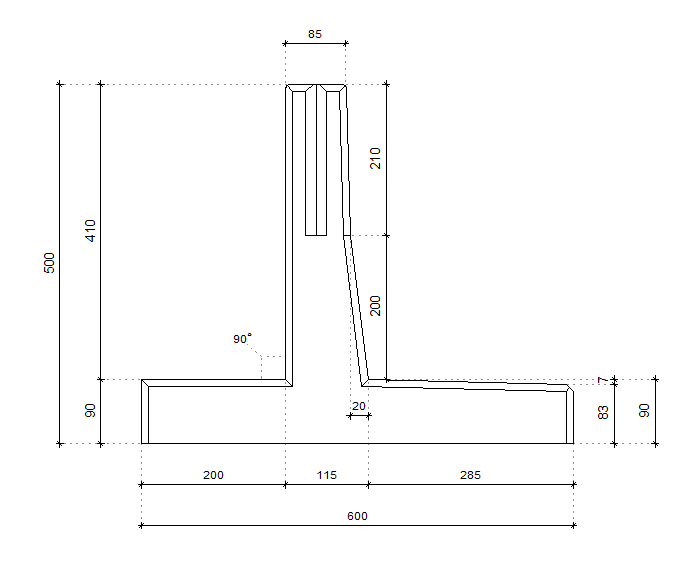

Maße
Abmessungen in MM
L-Stützwände (mit Absatz) - L050hak
Spezifikationen
| Beton Rezeptur | 3rd generation self-compacting C55/67 |
|---|---|
| Bewehrungsstahl | B500 |
| Gewicht | 890kg (L = 3995mm) |
| Betondeckung | 30mm |
| Maßtoleranz | +/- 5mm |
| Sichtbetonklasse | Beidseitig Sichtbarkeitsseiten SB2 |
| Entwurfslebensdauer | 50 Jahre |
| Produktgarantie | 10 Jahre |
| Expositionsklassen | XA3, XC4, XS3, XF3, WF |
| Hebevorrichtung | Keine, Aufstellung mit Klammer |
Downloads

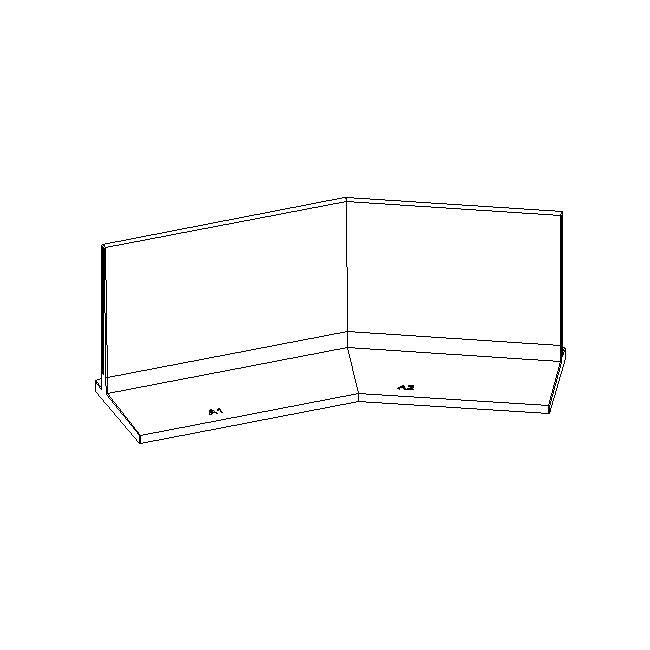

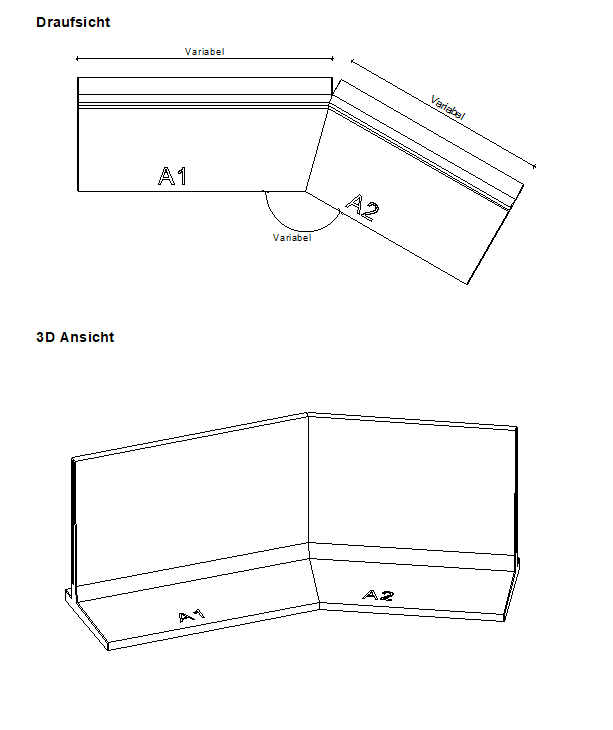

Kürzen und sonstige Anpassungen

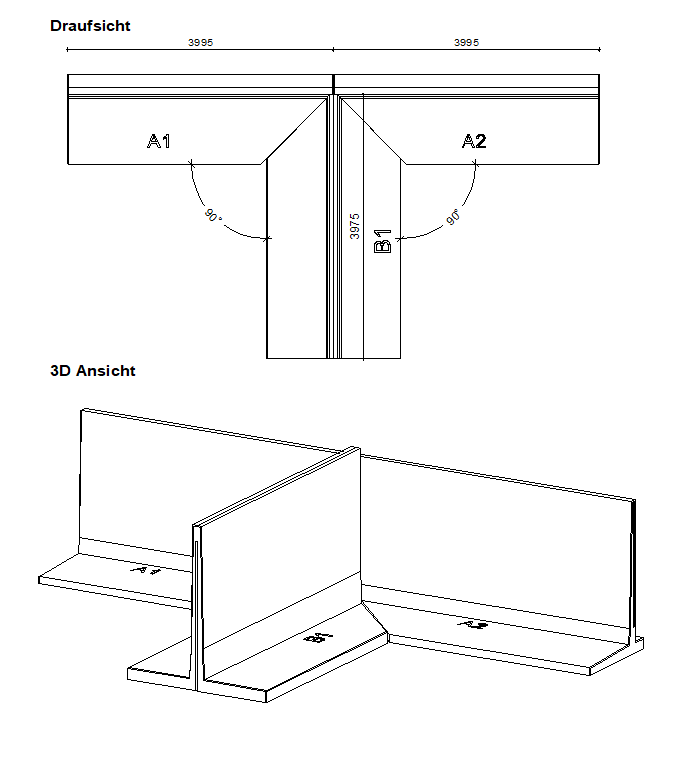

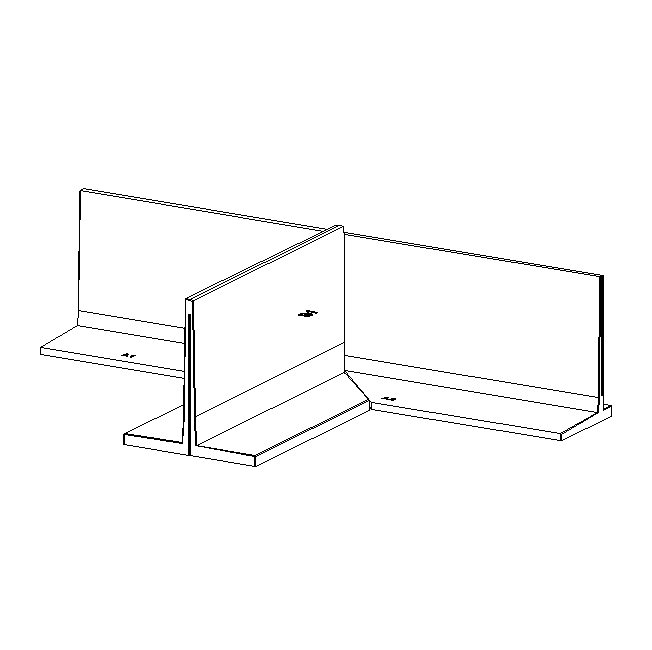

Anschluss von Zwischenwänden

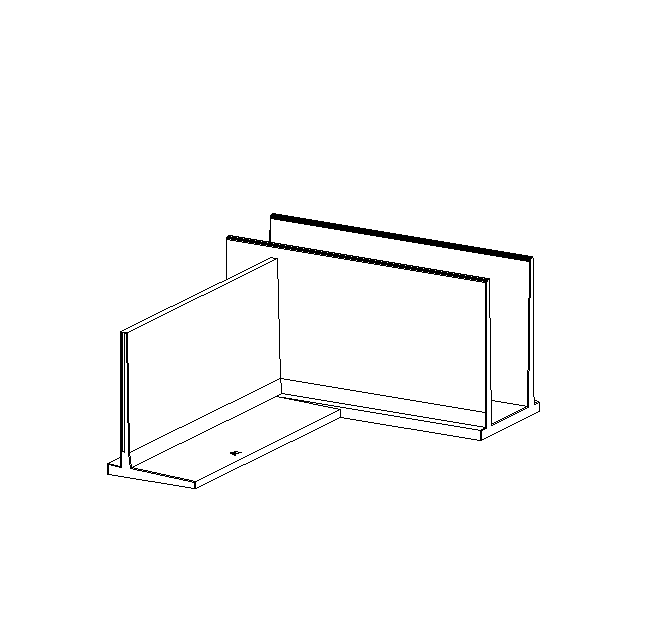

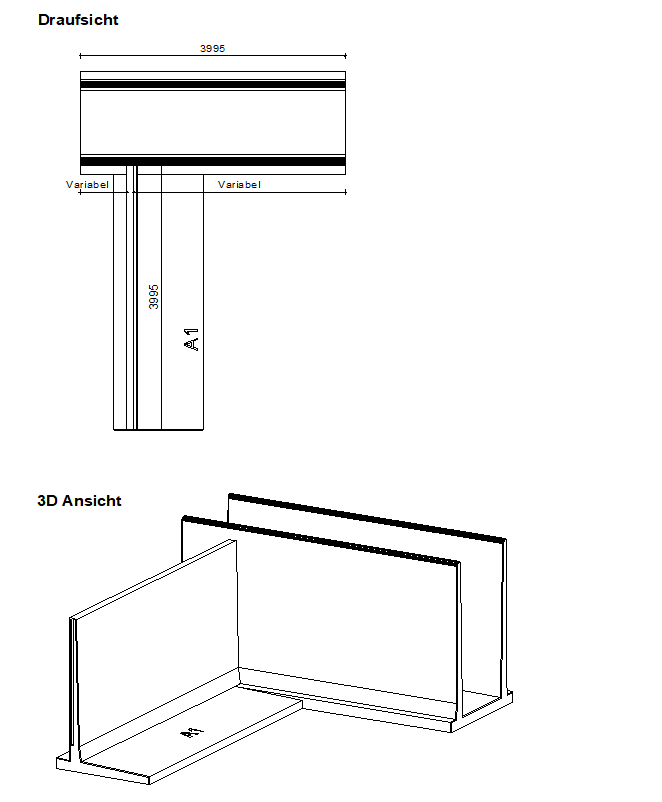

Anschluss von U-Wänden

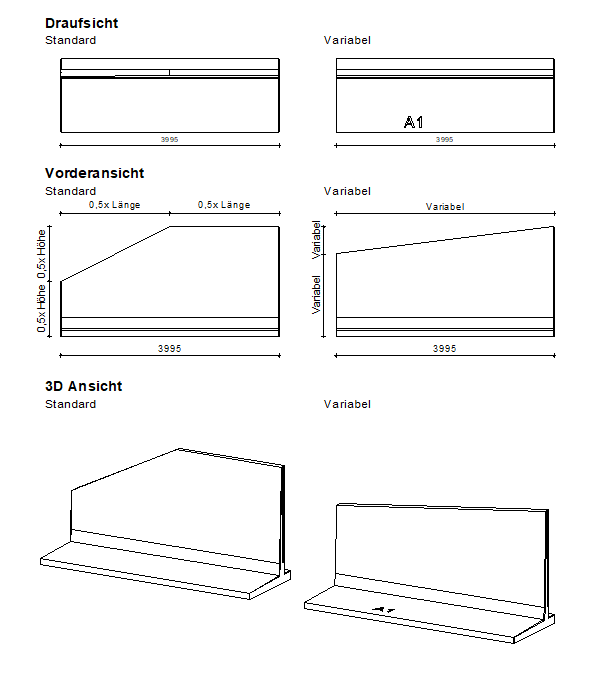

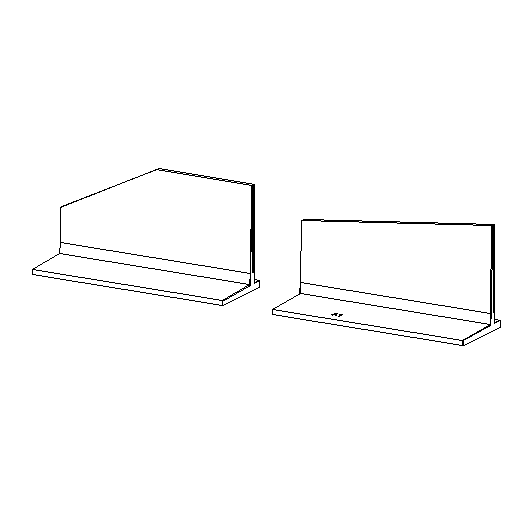

Abschrägung

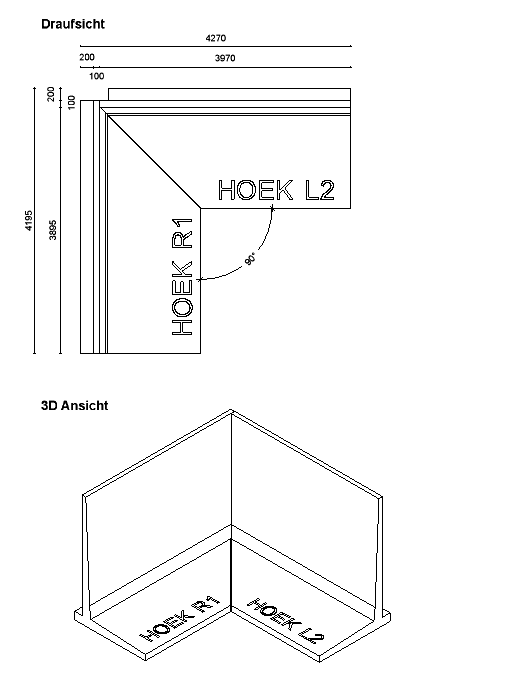

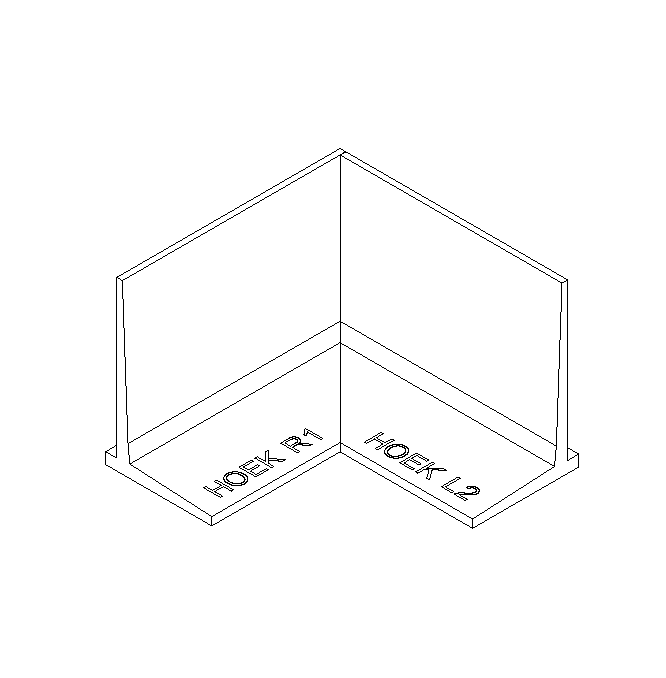

Standard-Ecklösung
